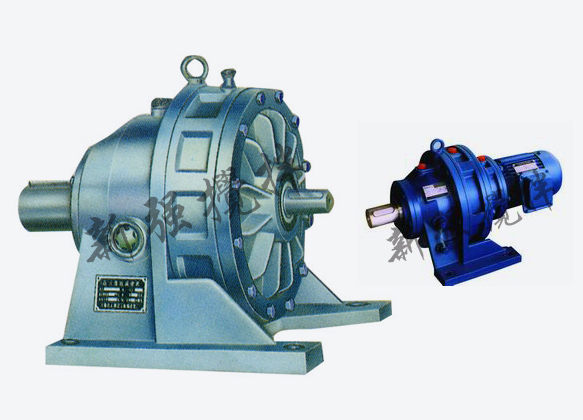

1、擺線針輪減速機的使用范圍：
擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速機的一種機械，該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的設備。
2、擺線針輪減速機的主要特點：
a、減速比大、效率高：一級傳動減速比為9-87，雙級傳動減速比為121-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表面無相對滑動，故一級減速效率達94％。
b、運轉平穩、噪音低：在運轉中同時接觸的齒數較多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音均在85dB（A）以下。
c、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套合傳遞至針齒形成滾動摩擦?xí)r，摩擦系數小，使嚙合區無相對滑動，磨損小，所以經久耐用。
d、結構緊湊，體積?。号c同功率的其它減速機相比，重量體積小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。
3、擺線針輪減速機型號標定法：
|
| |
| 單級傳動: |
 |
|
電動機功率為0.55KW
減速比為23
型號為10（X系列用相應X型號表示）
配置Y系列電動機
臥式安裝（立式安裝用L表示）。
B系列擺線針輪減速機（X系列用X表示） |
|
| |
| 雙級傳動 |
| |
 |
|
電動機功率為0.55KW
減速比為473
型號為13號與11號組合（X系列用相應X型號表示）
配置Y系列電動機
雙級傳動
臥式安裝（立式安裝用L表示）
B系列擺線針輪減速機（X系列用X表示） |
|
| |
注：型號表示法中字母D代表配置Y系列電動機
|
| |
| 擺線針輪減速機型號對照表（承載能力） |
| |
減速機系列 |
型號對照 |
X系列 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
X8 |
X9 |
X10 |
X11 |
X12 |
B系列各種型號 |
B10 |
B11 |
B12 |
B13 |
B14 |
B15 |
B16 |
B17 |
B18 |
B19 |
|
B0 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
B7 |
B8 |
B9 |
|
B12 |
B15 |
B18 |
B22 |
B27 |
B33 |
B39 |
B45 |
B55 |
B65 |
|
B120 |
B150 |
B180 |
B220 |
B270 |
B330 |
B390 |
B450 |
B550 |
B650 |
|
|
| |

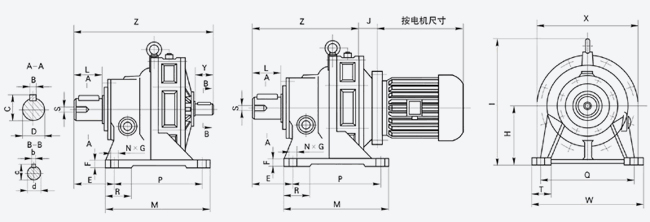

| BW、BWD、XW、XWD型（單級）外形及安裝尺寸 |
|
| |
機號 |
外型尺寸 |
安裝尺寸 |
軸端尺寸 |
重量 |
H |
M |
J |
E |
F |
G |
N |
P |
Q |
R |
S |
B |
C |
D |
L |
b |
c |
d |
Y |
BLE |
BLED(約） |
BLE |
BLED |
|
| |
BW、BWD10-19號
|
| |
B10 |
214 |
165 |
190 |
附
件 |
39 |
10 |
11 |
4 |
140 |
160 |
3 |
M8 |
8 |
33 |
30 |
35 |
5 |
17 |
15 |
22 |
15 |
BL
重
量
＋
電
動
機
重
量 |
11 |
263 |
194 |
230 |
61 |
12 |
11 |
6 |
170 |
200 |
4 |
M8 |
10 |
38 |
35 |
46 |
6 |
20.5 |
18 |
35 |
22 |
12 |
320 |
246 |
260 |
70 |
15 |
11 |
6 |
200 |
230 |
4 |
M8 |
14 |
48.5 |
45 |
60 |
6 |
24.5 |
22 |
40 |
43 |
13 |
39 |
294 |
340 |
80 |
20 |
13 |
6 |
270 |
310 |
5 |
M12 |
16 |
59 |
55 |
74 |
8 |
33 |
30 |
55 |
79 |
14 |
465 |
356 |
400 |
101 |
22 |
15 |
8 |
320 |
360 |
5 |
M12 |
20 |
74.5 |
70 |
92 |
10 |
38 |
35 |
62 |
127 |
15 |
544 |
431 |
490 |
120 |
30 |
18 |
12 |
400 |
450 |
5 |
M16 |
25 |
95 |
90 |
113 |
14 |
48.5 |
45 |
70 |
200 |
16 |
668 |
528 |
580 |
139 |
35 |
22 |
12 |
460 |
520 |
8 |
M20 |
28 |
106 |
100 |
130 |
14 |
53.5 |
50 |
80 |
400 |
17 |
791 |
594 |
650 |
182 |
40 |
22 |
12 |
520 |
590 |
10 |
M24 |
28 |
116 |
110 |
142 |
16 |
59 |
55 |
90 |
620 |
18 |
1065 |
814 |
880 |
210 |
50 |
38 |
12 |
680 |
800 |
10 |
M30 |
32 |
137 |
130 |
202 |
20 |
74.5 |
70 |
120 |
1220 |
19 |
1462 |
1151 |
1160 |
370 |
60 |
39 |
12 |
900 |
1020 |
10 |
M42 |
45 |
190 |
180 |
330 |
25 |
95 |
90 |
150 |
2500 |
|
| |
XW、XWD2-12號 |
| |
X2 |
209 |
159 |
180 |
附
件 |
42 |
12 |
12 |
6 |
130 |
160 |
3 |
M8 |
8 |
28 |
25 |
34 |
5 |
17 |
15 |
22 |
15 |
XL
重
量
＋
電
動
機
重
量 |
3 |
263 |
194 |
230 |
51 |
15 |
12 |
6 |
170 |
200 |
4 |
M8 |
10 |
38 |
35 |
46 |
6 |
20.5 |
18 |
35 |
30 |
4 |
324 |
250 |
260 |
79 |
15 |
12 |
6 |
200 |
230 |
4 |
M8 |
14 |
48.5 |
45 |
64 |
6 |
24.5 |
22 |
40 |
43 |
5 |
427 |
331 |
340 |
93 |
20 |
12 |
6 |
270 |
310 |
4 |
M12 |
16 |
59 |
55 |
85 |
8 |
33 |
30 |
55 |
88 |
6 |
484 |
377 |
400 |
92 |
22 |
16 |
8 |
316 |
360 |
5 |
M12 |
18 |
69 |
65 |
81 |
10 |
38 |
35 |
62 |
130 |
7 |
514 |
406 |
430 |
114 |
22 |
18 |
8 |
345 |
390 |
5 |
M16 |
22 |
85 |
80 |
96 |
12 |
43 |
40 |
65 |
195 |
8 |
585 |
472 |
490 |
112 |
30 |
18 |
12 |
400 |
450 |
6 |
M16 |
25 |
95 |
90 |
110 |
14 |
48.5 |
45 |
70 |
245 |
9 |
723 |
571 |
580 |
170 |
35 |
22 |
12 |
455 |
520 |
8 |
M20 |
28 |
106 |
100 |
132 |
14 |
53.5 |
50 |
80 |
395 |
10 |
791 |
594 |
650 |
182 |
40 |
22 |
12 |
520 |
590 |
10 |
M24 |
28 |
116 |
110 |
142 |
16 |
59 |
55 |
90 |
620 |
11 |
1065 |
814 |
880 |
210 |
50 |
38 |
12 |
680 |
800 |
10 |
M30 |
32 |
137 |
130 |
202 |
20 |
74.5 |
70 |
120 |
1220 |
12 |
1462 |
1151 |
1160 |
370 |
60 |
39 |
12 |
900 |
1020 |
10 |
M42 |
45 |
190 |
180 |
330 |
25 |
95 |
90 |
150 |
2500 |
|
| |
